工作原理

    所谓的振动流化床干燥机既是在流化床身上施加一固定频率的振动力，使流化床在整个操作过程中始终保持某个方向的振动。

    振动流化床干燥机按其加热方式属于错流干燥即热能以错流方式由热空气传给与其直接接触的湿物料表面，进行直接加热干燥，湿物料在流化床内受流速合适的热气流和激振器产生的振动力作用下上下翻动，互相混合与碰撞，使床面上的料层保持一个均匀且能定向移动的流化状态，从而保证湿物料与热气流进行充分的传质和传热，达到干燥目的。

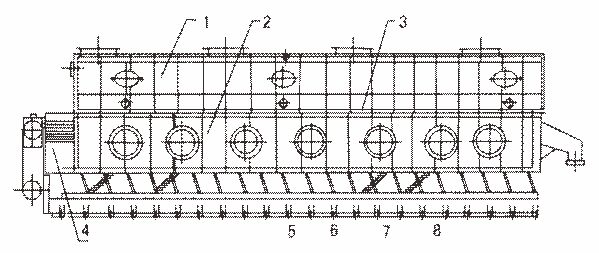

1、上腔    2、风箱    3、流化床板    4、箱式激振器

5、底座    6、板弹簧    7、螺旋弹簧     8、 橡胶缓冲垫

主要特点和用途

    该机适用于粉粒状物料的干燥，尤其适用于高含水物料，主要用于聚丙烯酰胺、硫胺、柠檬酸等物料的干燥作业。

    它具有以下特点：

    流态化均匀稳定，无死床和吹穿现象，可获得均匀的干燥制品；

    本机采用分离拖动方式，运转平稳，维修方便，噪音低，设备寿命长；

    可调性好，料层厚度和物料在机内停留时间均可调节；

    避免产品在停车时掉入风箱内，减少产品与干燥器底板接触和过热；

    作业环境清洁，可连续作业；

    加热方式为直接加热，热效率高，节能效果好。

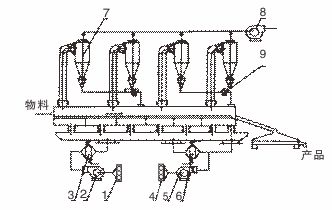

1、一段空气过滤器

2、一段给风机

3、一段空气换热器

4、二段空气过滤器

5、二段给风机

6、二段空气换热器

7、旋风除尘器

8、引风机

9、细粉回收风机

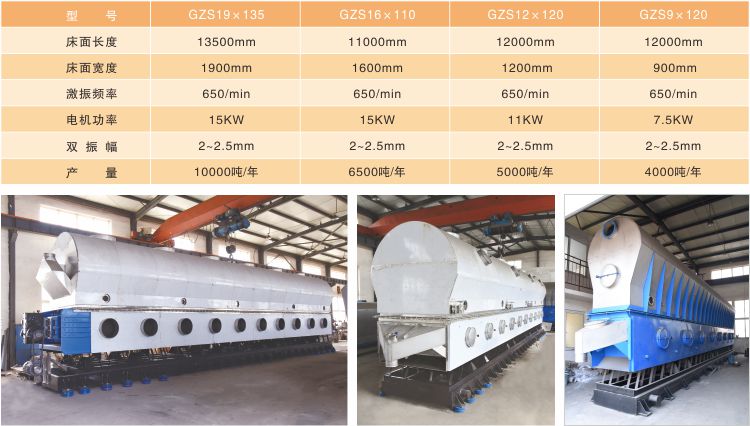

主要技术参数和型号

        处理量以干燥聚丙烯酰为例，进料含水75%，出料含水10%。
